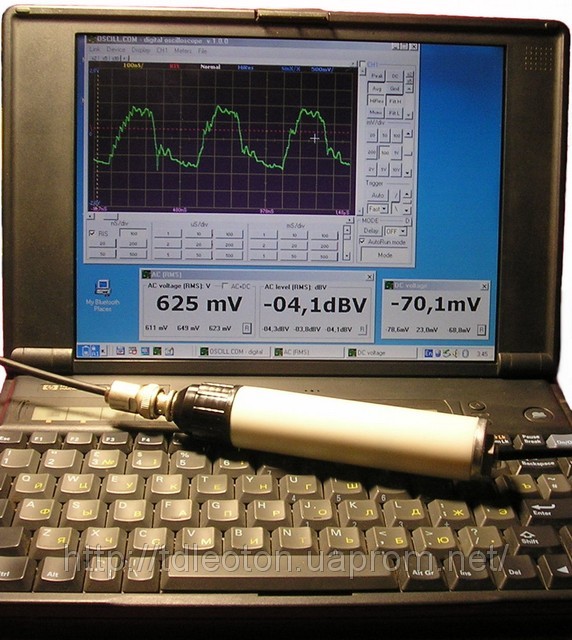

УНИВЕРСАЛЬНЫЙ ЛЮБИТЕЛЬСКИЙ ОСЦИЛЛОГРАФ-ПРИСТАВКА К ПК
Поставщик: Стабилизаторы напряжения, ИБП, преобразователи напряжения, аккумуляторы— Торговый Дом ЛЕОТОН-Украина
Цена:
630 грн.
(мин. заказ: 2 шт.)
В наличии
Oscill — это семейство недорогих эффективных осциллографов с возможностями, перекрывающими большинство потребностей профессиональной и любительской деятельно |
| Телефон:+380 (44) 360-14-62 +380 (97) 234-19-19 |
ICQ:431215078 |
| Skype:tdleoton | Адрес:ул. Ушинского,2 (подробная информация в разделе «Контакты», Киев, Украина |
Полоса пропускания КВО 15МГц
максимальная чувствительность 20мВ/дел
минимальная чувствительность 10В/дел
интерфейс связи с ПК USB/UART
разрядность АЦП 8 бит
объем ОЗУ 2104 байт
в стробоскопическом режиме 800Mвыб/с
частота дискретизации 32Mвыб/с
гальваническая изоляция от ПК 2500 В
скорость соединения с ПК 921кбод
Oscill — это семейство недорогих эффективных осциллографов с возможностями, перекрывающими большинство потребностей профессиональной и любительской деятельности в электронике, микроконтроллерной технике, связи, электропитании, измерениях…
Oscill предназначен для замены морально устаревших и выходящих из строя аналоговых осциллографов среднего и низкого классов.
Oscill идеально применим в лабораторных, домашних и полевых условиях благодаря малым весу, габаритам, энергопотреблению и богатым функциональным возможностям.
Все переключения производятся электронными ключами и программно управляемы, механические (контактные) коммутаторы отсутствуют.
Универсальность применения и расширение диапазонов обеспечиваются многообразием сменных головок.
Набор функций
Незначительная часть многообразия функций oscill:
* авто/ждущая/ручная/задержанная развертки;
* произвольное соотношение пред— и поствыборок;
* аппаратный оффсет до трех экранов;
* 15типозиционный аппаратный аттенюатор;
* закрытый/открытый вход, два ограничения полосы;
* произвольный уровень синхронизации, «/», «\» и «/+\»;
* растяжка осциллограммы по вертикали и горизонтали;
* статистический режим (DPO) цветом/яркостью;
* стробоскоп (RIS, эквивалентная развертка);
* усреднение до 256 раз;
* режим пикового детектора (2 варианта);
* режим высокого разрешения;
* гибкие настройки баланса качество/скорость;
* измерения СКЗ, постоянного, пикового напряжений, дБ;
* спектроанализатор и измеритель КНИ;
* измерение периода, частоты, длительности импульсов;
* измерения времени нарастания/спада, выбросов;
* сохранение статических и динамических осциллограмм;
Отличия от аналогов
Главным отличием oscill является низкая цена. Дополнительно к низкой цене:
* приемлемые для большинства задач характеристики;
* удобство пользования, опторазвязка;
* множество функций, некоторые из которых — уникальны;
* другие встречаются только в очень дорогих cкопах;
* метрологическое обеспечение;
* возможность самостоятельно улучшать и расширять;
* этот сайт с примерами и методиками использования;
Разница исполнений
Модели uart.oscill и usb.oscill отличаются тем, что в usb.oscill вмонтирован преобразователь интерфейсов — микросхема CP2102. Это решение может оказаться более удобным для тех, кто планирует использовать oscill только в соединении с персональным компьютером, оборудованным USB-портом. Недостатком uart.oscill в данном случае будет необходимость в кабеле, содержащем usb-to-uart адаптер.
Однако, uart.oscill обладает преимуществами:
* универсальность: его можно подключить к COM-порту ПК, к USB (через активный кабель), к КПК, bluetooth/инфракрасному адаптеру, и т. д.
* помехоустойчивость: usb от помех зависает так, что требуется как минимум — переподсоединение, а зачастую — перезагрузка компьютера. А uart-интерфейс не виснет. Кроме того — протокол у oscill таков, что «битые» пакеты перезапрашиваются и перепосылаются, и даже их потери не приводят к отказу. При этом, если использование USB необходимо несмотря на повышенный уровень помех, кабель со встроенным usb-to-uart можно максимально приблизить к usb-хосту и экранировать.
* совместимость: автономные модели oscill (с ЖКИ) будут допускать возможность подключения uart.oscill для реализации дополнительного (изолированного) канала.
* цена: uart.oscill дешевле, чем usb.oscill.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
1. Для большинства задач био-медицинской регистрации этого вполне достаточно. Например, для кардиографии полоса анализа в большинстве случаев ограничивается 30Hz. (http://www.oscill.com/rus/forum.html?task=viewtopic&id=100)
2. Глазковая диаграмма образуется когда включена синхронизация и по фронту, и по спаду. Ею можно оценить, например, правильность настройки частотного детектора. (http://www.oscill.com/rus/forum.html?task=viewtopic&id=98)
3. Исследование спектра. (http://www.oscill.com/rus/forum.html?task=viewtopic&id=69)
4. Исследование коротких импульсов (http://www.oscill.com/rus/forum.html?task=viewtopic&id=93)
5. Сетевое напряжение измерить не удастся без делителя 1:10, поскольку максимальное измеряемое напряжение у oscill плюс-минус 120 вольт, а в сети 220В пиковое напряжение около 300 вольт. (http://www.oscill.com/rus/forum.html?task=viewtopic&id=84)
6. 2 вопроса-подскажите схемку дифференциального делителя 1:1000 полосы хватит 100кГц (надо пощупать осцилятор плазматрона) (http://www.oscill.com/rus/forum.html?task=viewtopic&id=86)
7. Исключительно положительной чертой осциллографа является качественная гальваническая развязка.
Это позволило подключив дополнительный входной усилитель создать простейший одноканальный кардиограф.
Материалы по кардиографу на базе осциллографа были представлены 6 ноября 2009 г. на конфереции в Кременчуге. (http://www.oscill.com/rus/forum.html?task=viewtopic&id=73)
8. Измерительная USB-лаборатория
Вдохновленный активным обсуждением RLC-метра. Предлагаю такую идею.
1. Берем коробочку подходящих размеров.
2. Вставляем туда плату USB-осциллографа.
3. Вставляем USB-хаб (разветвитель USB-портов) (4-5$)
4. Вставляем шнурок программирования от старой мобилки с пребразователем USB (благо они сейчас очень дешевые — 1$).
5. К шнурку с пребразователем подключаем понравившееся устройство на микроконтроллере с последовательным интерфейсом — по вкусу, например, программируемый генератор. Схем — море.
И получаем любительскую лабораторию. (http://www.oscill.com/rus/forum.html?task=viewtopic&id=77)
9. наблюдения за трехфазной сетью
Добрый день!
есть отдаленный участок, с плохой трехфазной сетью, на объекте будут установлены стабы Phantom VS-726, и —Стабилизатор фаз — СФТСЗ-25-λ,
Sorry. You have to be registered to access this content.
смогу ли я следить за параметрами сети с помощью трех Ваших приборов по фазно? и хранить информацию какойто периодод?
возможно ли использование одновременно трех осцилов на одной машине?
если баян то извините, не нашол куда правильней задать вопрос! (http://www.oscill.com/rus/forum.html?task=viewtopic&id=74)
10. сигнализатор изменения уровня
Нужно проконтролировать возможную просадку питания. Есть ли в осцилографе какие нибудь инструменты, чтоб можно было зафиксировать было ли падение напряжения.
(http://www.oscill.com/rus/forum.html?task=viewtopic&id=64)
- Цена: 630 грн.
- Минимальный объем заказа: 2 шт.
